OUT RANGER

先ずは、タイトルにもした脚部から取りかかります。





脚材は、レッド自作の特徴でもある薄さを





実現するために使用したのは、

２４ｍｍ幅の１２ｍｍ厚の角材。








材質に理由はなく、

軽さとサイズだけでホムセンで

市販されてる物を購入してます。

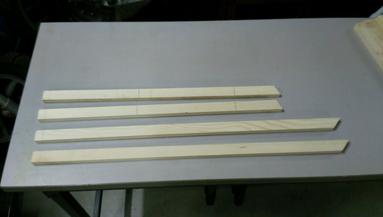

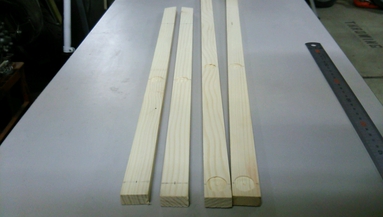

先に、必要なのはお決まりの相性チェック

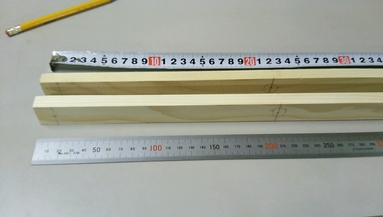

お互いの反りをみてお腹合わせになるように

カップルを決めて、







何でもいぃので印を付けておきます。







カップル と

♪(*^^)o∀*∀o(^^*)♪


向きが決まったら・・

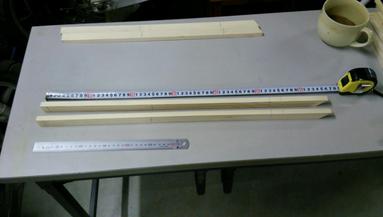

先ずは、長い方 (前脚側) 寸法から





長さは、先端の斜め部分を入れて

６５０ｍｍ。

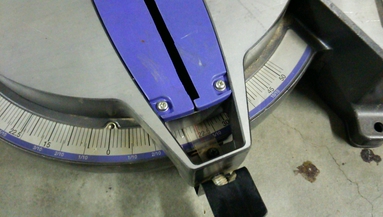

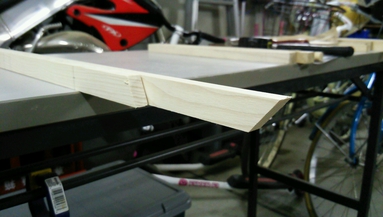

斜め部分は、





４０°でカットしてます。









それに、

斜めカット側の反対側から


１５ｍｍ ・ ２５０ｍｍの位置に

穴用の印をつけて







その先は、５２０ｍｍ と ５４４ｍｍ に補強材用

の溝印をつけます。

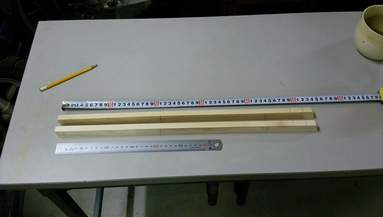

短い(後脚)ほうは、長さ ５３５ｍｍ で






斜めのカットは、





２２.５°










そして、反対側から

１５ｍｍ ・ ２１０ｍｍ ・ ４３０ｍｍ の

３ヵ所に穴の印をつけて、






その先、４８０ｍｍ から ５０４ｍｍ

より気持ち広めに補強材の






逃げ溝用の印を付けます。








後は



穴を開けて、削って、くっ付けるだけ！！！

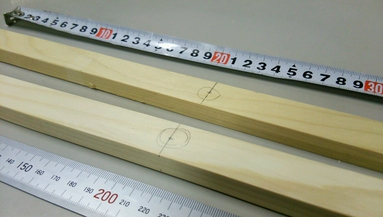

印をした向きのボルトが当たる面に

ボルトの座面用を彫ります！

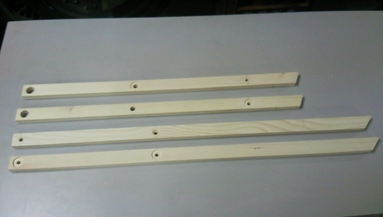

ひたすら、彫りと穴開けです。













基本は６ｍｍ ネジですので、６ｍｍを若干 バカ穴 にしてます。






短い（後脚）方の端部は、

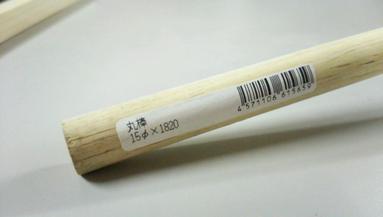

こちらの丸棒が入りますので １５ｍｍの穴を開けてます。











溝ができるだけで、自作品っぽくなった♪






（#^.^#）















せっかく丸棒が出てきたので、先に短い（後脚）方の脚より

記載することにします♪

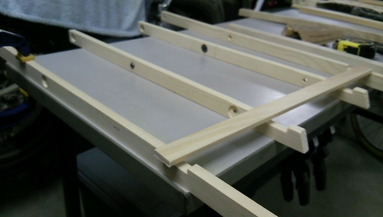

先程の丸棒を

ボンドを付けて、ぶっ刺し ます！



ちなみに今回は、ラックの棚幅を

４００ｍｍ にしてみることにしましたので



丸棒の長さは差し込み分をとって

４２８ｍｍぐらいでカットしてます。








気を付けるところは、直角ですね。

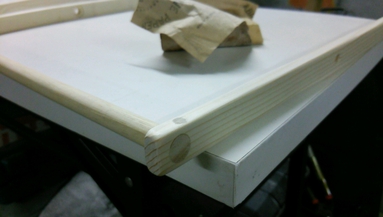

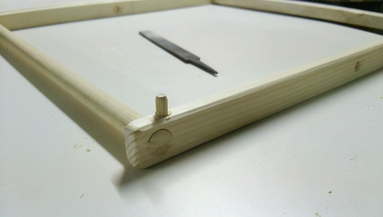

ボンドが乾いたら、レッド お気に入りの

ダボ止めです。






シッカリ 削れば、後脚側の完成です♪











次に前脚側、


溝にハマるのは、２４ｍｍ 幅の ６ｍｍ厚 の薄材。







以前もコチラで使ってますね

2014/12/08

自作 サイドテーブル(脚材編)

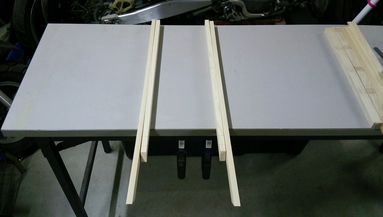

後脚と同じく、直角に合わせて、


ボンド止めし、ダボを打ち込みます。







仕上げれば、前脚完成です。







両方を合わせれば、






ピッタリ！ 気持ちいぃ♪

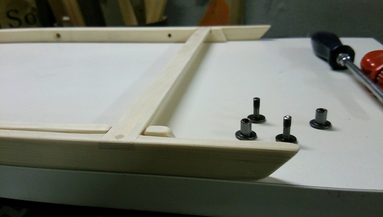

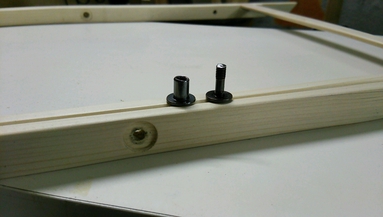

クロスの接合は、この短くカットした６ｍｍビス。








これで、脚の完成です！




記録もかねてますので、本日はこの辺で・・・


またまた、引き伸ばしますがお許しください。





もし、この冬の出撃を断念されて

若干時間を持て余している方がいらっしゃって、

ちょっと造ってみよーかなー


なぁーんて思っていただければ嬉しいです♪

V(^_^)V







では、



♪自作は、ボチボチと♪


でした。
