2015年06月26日
ウッドポール 自作作成！
こんにちは！
夏用の薄い色のスラックスは
トイレで手を洗った跳ね水だけで
オシッコを漏らしたような
跡が付くことに困っている
レッド です。
さてさて、
重かった腰をようやくあげて
作りましたよー♪
その名も
ウッドポール！
焚き火タープを買ってから
はや半年・・・ 長かったなぁ～
今までコールマンタープのポールがあったので
何の不自由もなくタープが使えていたのですが
この度、お嫁に出る可能性が
出てきましたので、頑張りました！
よろしければ、
先ず材料は、恐らくビバ材？
タモも検討しましたが 太さ と 重さ と
何より
硬さ に手が出せませんでした。
サイズは30パイ
悩んだつもりはないですが、
我らキャンパーの味方の
コーナンの丸棒でチャレンジです！！！
あっ！
先に申し上げますが、先輩方のと
すこし、構造が異なります。
強度がどうとかは、全くわかりません。
折れたり、割れたり、壊れたときは
直ぐに報告しますので・・・悪まで参考程度に・・・
計算上では
サブも入れて1820mmだと5本必要ですが
4本しか在庫がありませんでした。
サブは追々・・
よって、今回はメインポールのみを作りました。！
メインポールに必要なのは3本！
そのうち、2本は半分に
もう1本は、3本にカット！
基の長さが1820mmなので
長いほうが、約910mm × 4本
短いのが、約600mm × 2本
になります。
次に同時購入した
32パイのステンパイプ
外径が32mmですので内径は
30mmぐらい？
それを何を考えたかわかりませんが
220mmでカット
3分割の予定のため4本！

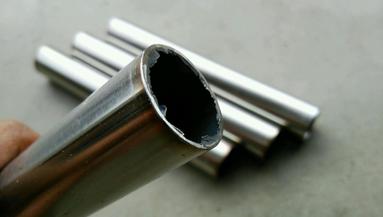

断面はバリバリですので
手を切らないために
ヤスリでバリを落として

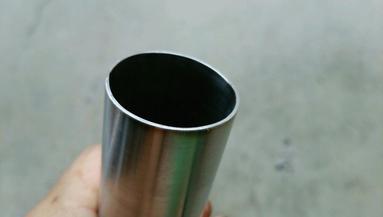

＃400のペーパーで擦れば
こんなに綺麗に♪
輝きを出したいならここからピカールで
磨けば販売時よりも綺麗に仕上がりますよ！
昔、マフラーエンドを作るときそうしてました。
次に
仕上がったステンパイプ入るように
それぞれの丸棒を 先端110mmぐらいまで
削ります！
ジョイントを考えて固定側は ピッチリに！
差し込み側は、膨らんでも抜けやすいように
遊びを大きくとりました！
また、段差を付けるのではなく
割れを防ぐことも考え
奥はテーパーに仕上げたので、
パッ っと見、削ったようには見えません。
販売されている丸棒の実寸は
1840mmほどあったので、
3本並べると2450mmほどになりました。
そして、そして・・・

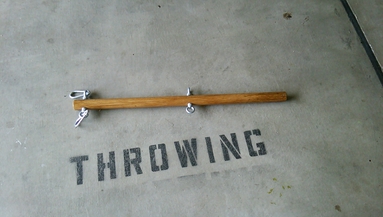

先端側の丸棒に
全長、2400 と 2100mmの位置に
横から穴空け♪
(・。・)
そう！
ここが少し考えた、ちょっと違った構造！
そこに
事前に購入していた
全ネジスタッドを
カットして

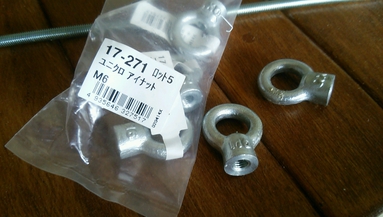

こちらのアイナットを
片側は、ロックタイトで固定！
もう片側はフリーにします。
ここまでくれば、もうお分かりですよね♪
詳細は後程・・・
後はサラッ♪ っと磨いて
塗装！
乾燥してか先程のステンパイプを
固定側の丸棒に突っ込んで！
3mm程の穴を空けて♪
タッピング！
貫通はさせません！
パイプがズレなければいぃだけですので、
1cmほどかな？
後は、サンダーでカットしてヤスリで
ゴリゴリ・・・
ダボの面取りで築いた技術で？

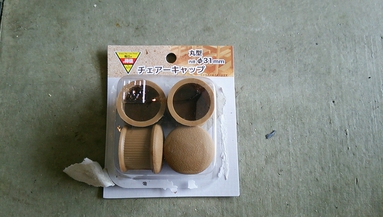

最下部の地面側にはコチラ♪
チェアキャップ！
っを！
両面テープで・・・
ブスッ！ っと固定！

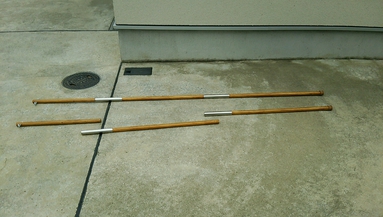

はい！！
完成！！！
3分割にしたので、
積載にも困らないかな？
・・・
。。。・・・。。。・・・
あっ！
接続部ですね♪
先ほどのアイナットに頑丈そうなカラビナ？
っを付けて
片側はタープのハトメに
もう片側は張網を♪
これなら、
ポールからロープが抜けるのも防げますので、
万年１人設営も楽チン♪
後、もう1個空けた穴にも・・・
これで30ｃｍの高さなら
ポールを変えずに変更できますし♪
タープの下に
ガーランドやハンギングチェーンを後から
架けることも簡単ですよね♪
では、
？？？
昨晩、
？？？
♪帰宅したけど入れない♪
でした。
